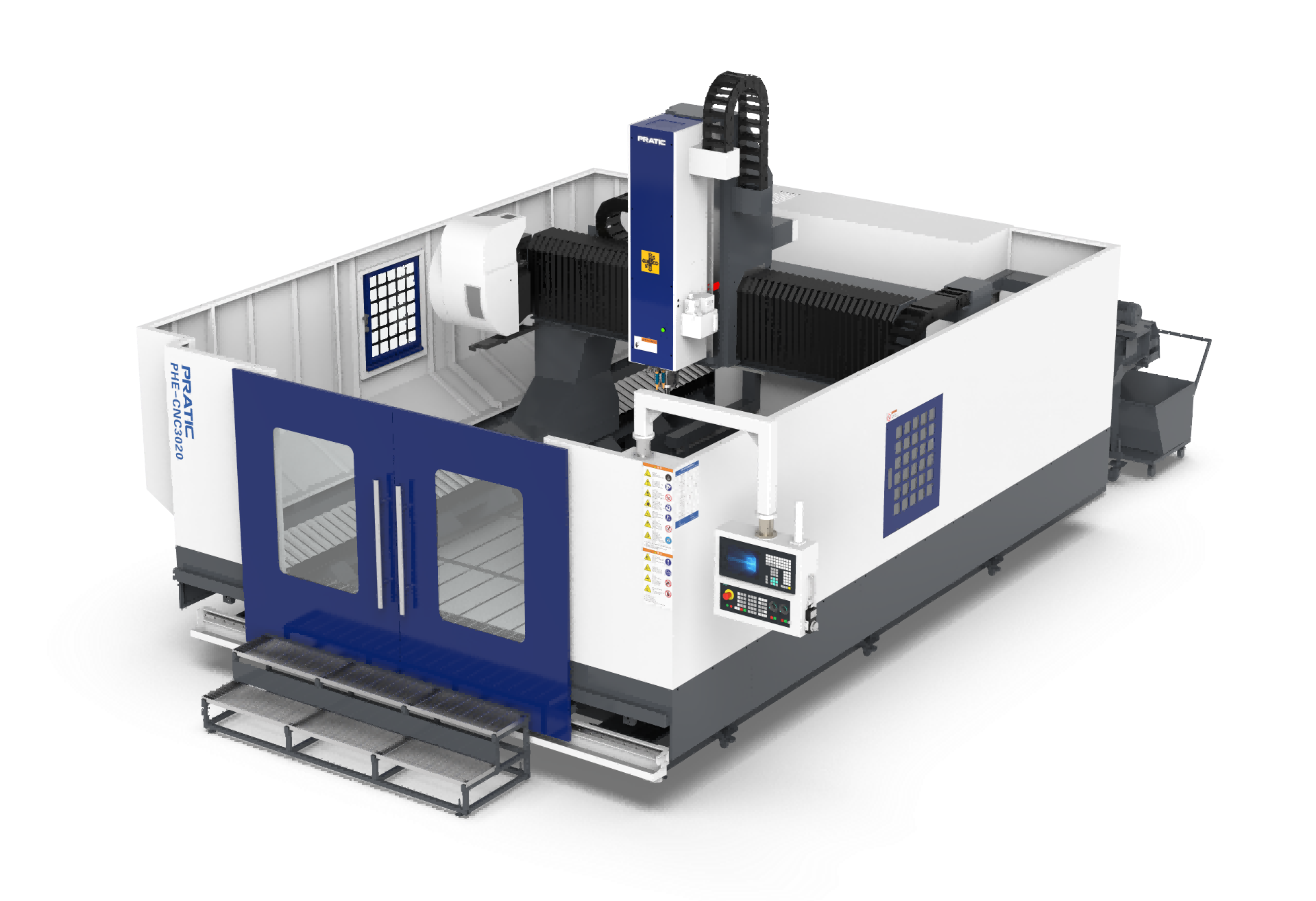

您所在的位置： 首頁>>產品中心>>型材加工中心>>型材加工中心PHE3020龍門系列
產品特點：1、本機型工作臺、床身、床鞍、立柱、機頭結構均采用鑄件，整體剛性更強、抗震性好。2、一體式的立柱橫梁，搭配一體式的滑枕機頭，使加工主軸到固定導軌力臂更短，結構更緊湊、剛性更強，屬于高性能的高速中型龍門加工設備。3、廣泛應用于:新能
產品特點：
1、本機型工作臺、床身、床鞍、立柱、機頭結構均采用鑄件，整體剛性更強、抗震性好。
2、一體式的立柱橫梁，搭配一體式的滑枕機頭，使加工主軸到固定導軌力臂更短，結構更緊湊、剛性更強，屬于高性能的高速中型龍門加工設備。
3、廣泛應用于:新能源汽車行業、軌道交通、機械制造等型材、板材類，如低壓鑄造、高壓壓鑄、型材焊接等多種電池托盤加工，適用于大去除量的銅、鋁和非金屬材料的CNC加工。
產品參數：
| 參數表 - PHE-CNC3020 | |||
| 行程 | 單位 | PHC-CNC3020 | |
| X軸行程 | mm | 3000 | |
| Y軸行程 | mm | 2000 | |
| Z軸行程 | mm | 800 | |
| 工作臺 | |||
| 工作臺尺寸 (寬 x 長) | mm | 3000/2000 | |
| 最大承載 | kg/m2 | 1000 | |
| 主軸 | |||
| FANUC | SIEMENS | ||
| 主軸轉速 | rpm | 12000 | 12000 |
| 主軸功率(S1/S6) | kW | 11/18.5 | 9/21.2 |
| 主軸錐孔 | / | BT40/SK40/CAT40 | BT40/SK40/CAT40 |
| X軸驅動馬達 | kw | X1:3.0 X2:3.0 | X1:3.1 X2:3.1 |
| YZ軸驅動馬達 | kw | Y：3.0 Z:3.0 | Y：3.1 Z: 4.3 |
| 刀庫 (選配) | |||
| 刀庫容量 | pcs | 24 | |
| 最大刀具直徑 (滿刀) | mm | Ф75 | |
| 最大刀具直徑 (空位) | mm | Ф150 | |
| 最大刀具長度 | mm | 300 | |
| 最大刀具重量 | kg | 8 | |
| 移動速度 | |||
| 快移速度X/Y/Z | m/min | 60/60/30 | |
| 切削進給速度X/Y/Z | mm/min | 15000 | |
| 精確度 | |||
| 定位精度X軸 | mm | 0.03 | |
| 重復定位精度X軸 | mm | ±0.01 | |
| 定位精度Y/Z軸 | mm | Y:0.03;Z:0.015 | |
| 重復定位精度Y/Z軸 | mm | ±0.01 | |
| 機械規格 | |||
| 氣壓需求 | kg/cm2 | 6 | |
| 數控系統 | / | FANUC/SIEMENS | |
| 高度 | mm | 3600 | |
| 占地面積 | mm | 7300×4500 | |
| 重量 | T | 15 | |
